インテリジェントコネクティビティ > パワー オーバー イーサネット

パワー オーバー イーサネット

インテリジェント ワイヤリング

ソリューションを容易にパワーアップ

無料相談 > お問い合わせ

PoEとは

PoE(Power over Ethernet)とは、1本のイーサネットケーブルで電源の入った機器に電力とデータを伝送する技術です。PoEを使えば、あとはネットワークに接続するだけです。

PoEがある場合

1本のケーブルで2つの機能。

電力+データ

  • ケーブルのコスト削減
  • 省スペース化
  • I/Oスペースをほかのポートに解放できる

PoEがない場合

電力用とデータ伝送にそれぞれケーブルが必要

  • ケーブルのコストが高くつく
  • 配備スペースが必要
  • デバイスのI/Oスペースをとる

PoE技術におけるデバイスの種類

PoE技術は、大きく2つの電源タイプに分類されています。PSEとPDです。イーサネットスイッチなど一部のデバイスは、PSEとPDのどちらのタイプにも分類されることがあります。

PSE=給電側機器

PSE(Power sourcing equipment)は、PoEプロバイダで、PDに電力とデータを供給します。

PD = 受電側機器

PD(Powered Device)はPoE受電機で、PSEから電力とデータを受信します。

PoEソリューションのメリットとは?

デバイスの容量を拡大

マルチポートPoEスイッチでエンドデバイスの能力を拡大。


長距離、高電力バジェット

メガPoEデバイスは、より高い電力バジェットで伝送距離を延長することができます。

ワイヤレスネットワークサービスの有効化

PoE機能搭載のワイヤレスデバイスにより、屋外でのデータ通信が可能になります。


正しいPoE機器の選び方とは?

PoE規格にはどのようなものがあるのか

以下は、PoE規格の比較表です。

規格 PSE最大出力電力 PD最大入力電力 ケーブルの種類 ケーブルの長さ パワーオーバー
IEEE802.3af 15.4W 12.95W Cat3 100m 2 ペア
IEEE802.3at 30W 25.5W Cat5e 100m 2 ペア
uPoE 60W 51W Cat5e 100m 4 ペア
Power over HDBaseT (PoH) Type 2: 60W; Type 3: 95W Type 2: 51W; Type 3: Depends on cable length Cat5e/Cat6 100m 4 ペア
IEEE802.3bt 90W 71.3W Cat5e/Cat6 100m 2 & 4 ペア

イーサネットで電力供給を必要とするPDは何台ありますか?

13〜25.5Wの電力を必要とする一般的な受電側機器の場合、アドバンテックの802.3af/at PoEスイッチでは、100mの距離から最大20台のPDに十分な電力を供給することができます。


電力予算はどのくらいですか?

アドバンテックは、90W PoEのニーズが高まることを予見しています。あらゆるユーザーシナリオを考慮し、当社ではIEEE802.3bt準拠の90W PoEイーサネットスイッチ、PoEインジェクタ、60W PoEエクステンダを扱っています。


ネットワーク接続距離はどのくらいですか?

• 100m先まで

アドバンテック 802.3bt メガ PoE イーサネット スイッチ EKI-7712G-4FMPI は 90W の電力を提供でき、100メートル離れても71W は保証します。

• 200メートル先まで

Mega PoEイーサネットスイッチは100m先で71Wの電力を供給でき、PoEエクステンダでさらに100m延長が可能です。その場合、PD最大4台までを1ポートあたり30Wの電力出力で使用することができます。


あなたのネットワーク導入環境はどのようなものですか?

埃の多い場所や屋外環境向けに、当社のPoEスイッチはIP30規格のコンパクトな金属製ハウジングを備え、-40~75°Cの広い温度範囲でも動作できるため、外部条件に関係なく安心してお使いいただけます。


アドバンテックの PoE 事例集

イーサネット ギガビット メディア コンバータが玩具メーカーのIP監視カメラを接続し、電力を供給

この玩具メーカーは、敷地内に24時間365日体制のビデオ監視システムを構築しました。IPカメラの多くはコンセントから遠い場所に設置する必要があり、また、屋外の厳しい環境では機器の動作が困難になる可能性がありました。また、IPカメラは100Mbpsの銅線インターフェースを使用していましたが、敷地内のネットワークインフラは光ファイバーを使用していました。


このメーカーは、ビデオ監視システムの導入にあたり、アドバンテックの産業用メディアコンバータを選択しました。このコンパクトなコンバータは、2つの10/100/1000 Mbps Power over Ethernet (PoE) 銅線ポートおよび1つのSFPファイバーポートを備えています。イーサネット接続と同時に、各イーサネットポートが、接続されたデバイスに最大25Wを供給するため、カメラ設置場所まで専用の電源回線を引き込む必要がありません。また、このコンバータは、0~70°Cの極端な温度範囲に対応しており、温度の急激な変化に関わらず、24時間365日稼動することができます。

ネットワーク伝送技術のリレーで、風力発電所をより身近な存在に

初期に設計された風力発電機には、センシング機器や通信機器を設置するためのスペースが確保されていない場合があります。また、風力発電機は、熱帯地域や高緯度地域など、設置場所によっては極端な高温や低温の影響を受けやすくなっています。そのため、風力発電所のスループットを最適化するための効果的な運用・保守プログラムを実施することが課題となっていました。


アドバンテックのソリューションは、産業グレードのPoEワイヤレスAPとイーサネットスイッチを提供することにより、風力発電事業者のオペレーションとメンテナンスの問題解決を支援しました。DAQデバイスは、ダイナミックデータを収集するために風力タービン内に設置され、アドバンテックの産業用ワイヤレスAPは、無線通信によって収集された監視データを受信します。その後、APのイーサネットポートを使用してイーサネットスイッチにデータを送信し、さらに高所に設置された風力タービンのデータを地上に中継します。

廃棄物リサイクル業における産業用AI・ロボティクス制御システム

あるリサイクルセンタ事業者は、リサイクルライン上で特定の材料を識別し、対象物の識別と分類能力を加速させ、リサイクル能力を向上させる自動化ソリューションを必要としていました。アドバンテックは、お客様の高処理エッジコンピューティングの要件を満たすために、新しいAIソリューション、MIC-770 + MIC-75G20を提供しました。それが、GPUカード1枚と、8台のカメラを接続するための4ポートのPoE(Power over Ethernet)カード2枚を搭載することができる高性能なプロセッサシステムです。これにより膨大な量の画像をGPUカードで取り込んで処理し、ユーザーのAIモデルで解析して対象物を識別・分類することができ、リサイクルセンターのプロセス全体をより効率的かつ正確に改善することができました。

アドバンテックの PoE 製品群

給電側機器(PSE)

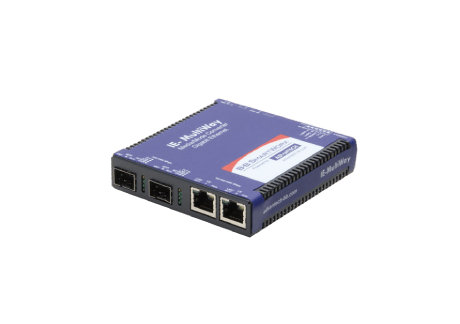

PoE メディアコンバータ


今すぐ購入

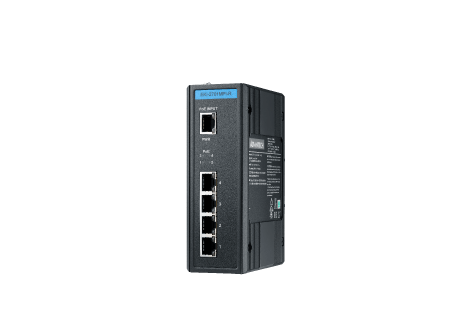

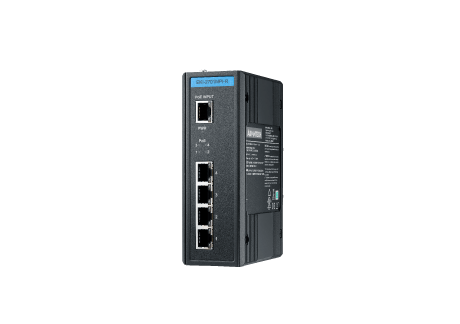

PoE エクステンダ


今すぐ購入

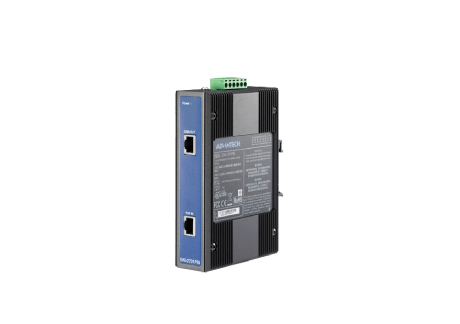

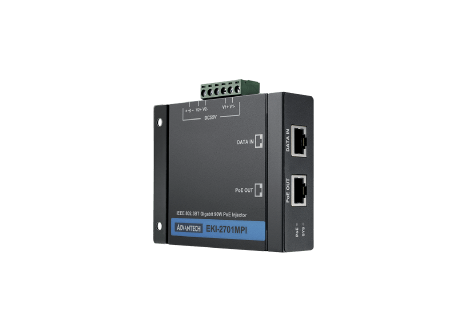

PoE インジェクタ


今すぐ購入

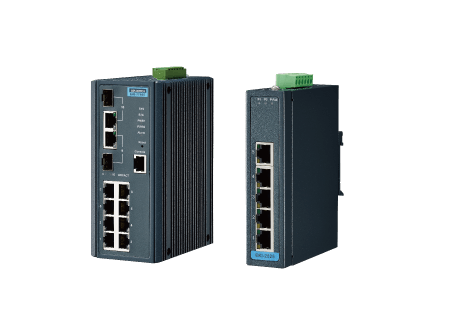

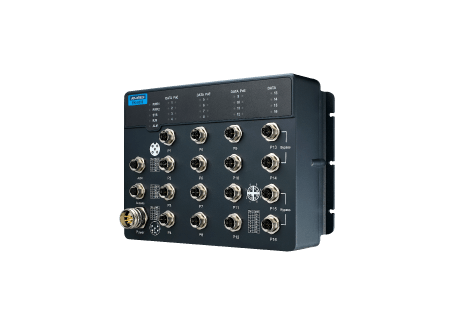

EN50155 PoE イーサネットスイッチ


今すぐ購入

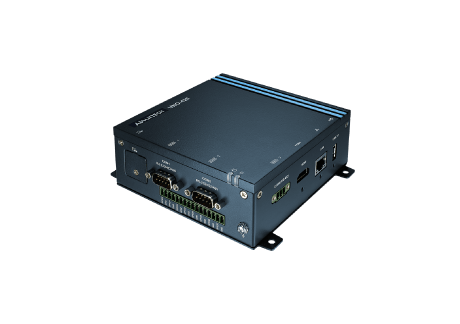

EN50155 PoE オンボードコントローラ


詳細はこちら

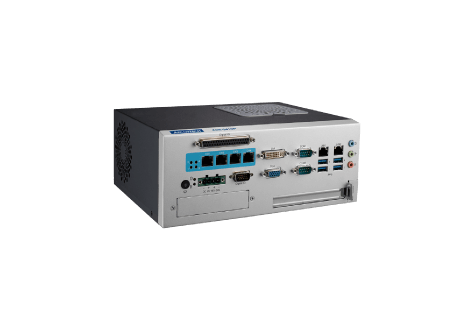

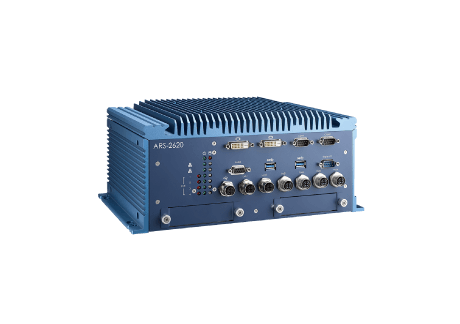

PoE 産業用 PC


今すぐ購入

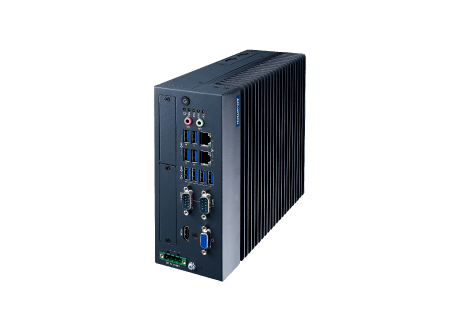

PoE コンパクト ビジョン システム

今すぐ購入

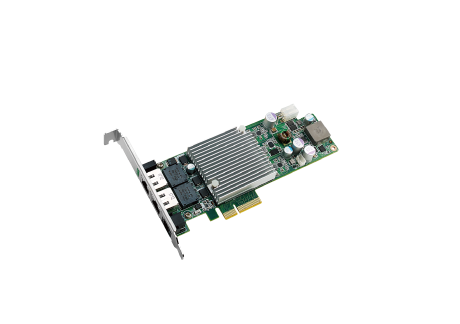

PoE フレーム グラバ カード


今すぐ購入

受電側機器(PD)


PoE スプリッタ


今すぐ購入

PoE エクステンダ


今すぐ購入

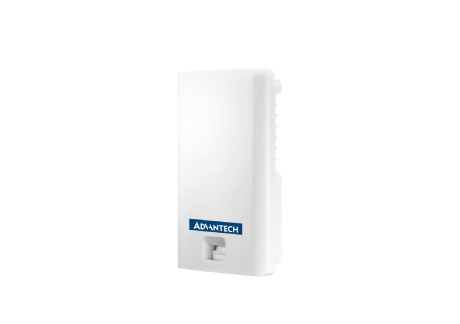

PoE Wi-Fi AP


今すぐ購入

PoE 産業用 IoT ゲートウェイ


今すぐ購入

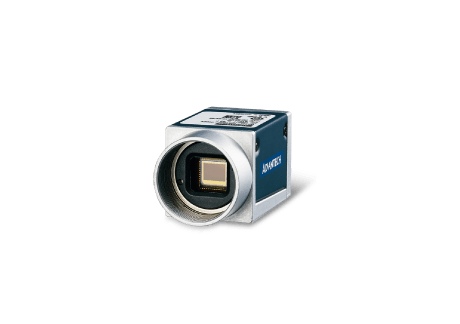

PoE 産業用カメラ


今すぐ購入

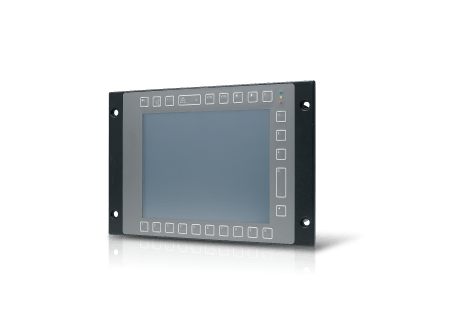

ヒューマン マシン

インターフェース

今すぐ購入

アドバンテックのインテリジェント PoE ソリューションカタログ

ダウンロード

アドバンテックの産業用通信機器

カタログをダウンロード

ダウンロード

アドバンテックの PoE

セールスキット


ダウンロード
